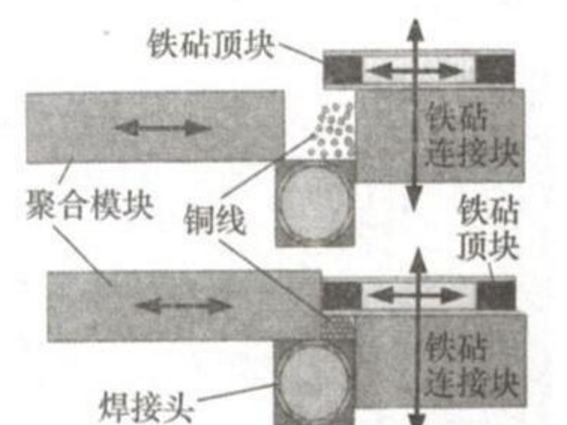

Ultrasonik kablo demeti kaynak makinesi aracı temel olarak dört parçadan oluşur: kaynak kafası, örs bağlantı bloğu, örs üst bloğu ve polimerizasyon modülü. Kaynak yaparken, teller örs bağlantı bloğuna dikey ve sıkıca tutturulmuş olarak düzenlenmiştir. Ayak anahtarından sonra polimerizasyon modülü örs üst bloğuna doğru hareket eder ve örs bağlantı bloğu aşağı doğru hareket etmek için örs üst bloğuna bağlanır ve çizgi sıkıdır. Kaynak bölgesinde preslenmiş, kaynak kafası titreşir ve bakır kabloya enerji aktarır, böylece kablo demetini birlikte kaynak eder.

Kaynak yaparken, kaynak kafasının titreşimi dışında, diğer takım kafaları hareket etmiyor. Kaynak işlemi tamamlandıktan sonra polimerizasyon modülü geri çekilir, örs üst bloğu geri çekilir ve örs bağlantı bloğu kaldırılır, böylece kablo demeti çıkarılabilir. Kaynak kafası titreştiğinden ve diğer takım kafaları, takım kafaları ve kaynak kafa arasında kaynak yapmayı önlemek için sabitlendiğinden kaynak makinesi zarar görmüştür, böylece kaynak kafasının üst yüzeyi ve polimerizasyonun alt yüzeyi modül ve örs üst bloğunun yan yüzeyi, örs bağlantı bloğunun yan tarafında 0.025 mm'lik bir boşluk bırakılarak kaynak kafası diğer takım kafalarıyla temas etmemelidir. Bu boşluklar arasında, aksi takdirde, alet kafasının çalışma yüzeyi kaynak sırasında paslanacaktır ve ağır durumlarda devre kartı zarar görebilir.

Ultrasonik titreşim kaynak kafası tarafından üretildiğinden, enerji kaynak kafasından örs üst bloğuna iletilir. Bu nedenle, enerji kaynak kafasına ne kadar yakınsa, yukarıdan aşağıya o kadar fazla enerji aktarılır, dolayısıyla çizgi kalın olmalıdır. Tel, en alt ucuna, kaynak kafası yüzeyine yakın bir yere yerleştirilir ve ince teller, dikey tel yukarı doğru düzenlenir, böylece kalın tel, büyük bir enerji elde eder, böylece aşırı kaynak yapmayı veya yetersiz kaynaklamayı önler. Dikey hizalama tarafı lehimlemeyi önler ve lehimleme kalitesini garanti eder.

Tel yerleştirme için ultrasonik kaynak gereksinimleri

Ultrasonik kaynak yaparken, tel kesit alanı, tel hizalaması, basınç, kaynak aralığı, genlik, genişlik, basınç, enerji ve benzeri gibi ilgili parametreleri ayarlamak gerekir. Kaynak işlemi sırasında, teller dikey olarak üst üste binmeli ve büyük kesit çizgileri, kaynağı yeterli kılmak için aşağıdaki kaynak aleti kafasına yakın yerleştirilmelidir; iletkenler örs yüzeyine yakın yerleştirilmeli ve kaynak işleminden sonra yeterince sağlam olması için birbirine yakın olmalıdır. İletken örtüşme uzunluğunun uzunluğu genellikle 13 ~ 15 mm olarak ayarlanır, örtüşme uzunluğu çok kısadır, kaynak gücü garanti edilmesi kolay değildir, örtüşme uzunluğu çok uzun, kaynak ucu bir asansör oluşturmak kolaydır; Bir sonraki sürecin çalışması uygun değildir. Kaynak yapılan yüzeyin yüzeyinde oksidasyon, kopuk teller, yalıtım tabakasının kusurları ve erimesine izin verilmez.

4 ultrasonik kaynağın önemli parametreleri ve avantajları

1) Genlik, titreşim başlangıç ​​noktasından mikron cinsinden maksimum titreşim mesafesidir. Kaynak yaparken, telin kaynak kalitesini doğrudan etkileyen etkileşime girerler. Farklı tellerin farklı ayarları vardır.

2) Genişlik polimerizasyon modülünün yüzeyi ve örs bağlantı bloğunun zıt yüzeyi, kaynak sırasında aralarındaki boşluk, boyutu kaynağın genişliğini belirleyen milimetre cinsindendir.

3) Basınç, kaynak bölgesinin bakır teli üzerindeki örs bloğu tarafından uygulanan basınçtır. Basıncın büyüklüğü, gaz basıncı ile ilgilidir. Etki yönü, inç kare başına pound cinsinden, titreşim yönüne diktir.

4) Kaynak makinesi tarafından enerji kaynağı işlemi sırasında, joule cinsinden salınan toplam enerji. Yani, kaynak sırasında salınan enerji ayarlanan değere ulaştığında, kaynak tamamlanır.

Ultrasonik kaynağın kendine özgü avantajları vardır:

1 Yüksek kaynak gücü, kaynak sonrası mükemmel elektriksel iletkenlik, son derece düşük veya neredeyse sıfır direnç;

2 kaynak malzemesi erimeyen, kırılgan olmayan iletken özelliklerine sahiptir;

3 kısa kaynak süresi, büyük ölçüde geliştirilmiş verimlilik, hızlı, enerji tasarrufu;

4 kaynak işlemi stabil, On-line algılama kontrolü;

5 herhangi bir gaz, lehim, akı gerektirmez;

Kıvılcım, duman, çevre dostu ve güvenli olmayan 6 kaynak;

7, ürün iletken performansının güvenilirliğini sağlamak için kaynak kalitesini iyileştirir.
