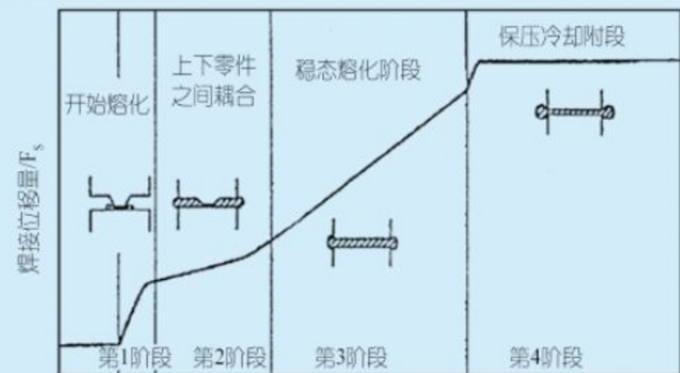

Ultrasonik mekanik titreşim (10-70 kHz frekans, genlik 1-250 70m) plastik parçalara basınç altında lokal ısıtma üretmek için uygulanır (ısı, yüzey ve moleküller arası sürtünmenin birleşik etkisinden kaynaklanır) ve erime bir kaynak oluşturur. Gösterildiği gibi, ultrasonik kaynak işlemi dört aşamaya ayrılır.
Aşama 1: Korna parçaya temas eder, basınç uygular ve titremeye başlar. Sürtünme ısısı enerji kılavuzlama çubuklarını dağıtır ve çözelti bağlanma yüzeyine akar. İki parça arasındaki mesafe azaldıkça, kaynak miktarı (eriyik akışına bağlı olarak iki parça arasındaki mesafe) azalır. Başlangıçta kaynak yer değiştirme miktarı hızlı bir şekilde artar ve sonra erimiş enerji kılavuzlama çubuğu yayılır ve alt parçanın yüzeyine temas ettikçe yavaşlar. Katı sürtünme fazında ısı, iki yüzey arasındaki sürtünme enerjisi ile parçadaki iç sürtünme tarafından üretilir. Sürtünme ısısı, polimer malzemenin erime noktasına kadar ısınmasına neden olur. Isı miktarı etki sıklığına, genliğe ve basınca bağlıdır.
2. Aşama: Erime oranındaki bir artış, kaynak yer değiştirmesi miktarında bir artışa ve iki parçanın yüzeyleri arasındaki temasın artmasına neden olur. Bu aşamada, ince bir erimiş tabaka oluşur ve sürekli ısı oluşumu nedeniyle erimiş tabakanın kalınlığı artar. Bu aşamadaki ısı viskoz dağılım ile üretilir.
Aşama 3: Kaynaktaki çözelti tabakasının kalınlığı aynı kalır ve sabit bir sıcaklık dağılımı eşlik eder, sabit hal erime meydana gelir.
Aşama 4: Belirli bir süre sonra veya belirli bir enerjiye, güç seviyesine veya mesafeye ulaştıktan sonra, güç kaynağı kapatılır, ultrasonik titreşim durdurulur ve dördüncü aşama başlatılır. Basınç korunur ve ekstra çözeltinin bir kısmı eklemden sıkılır. Kaynak soğutulduğunda ve katılaşınca ve moleküller arası difüzyon gerçekleştiğinde maksimum yer değiştirme miktarına ulaşılır.
İlgili kişi: Ms. Hogo Lv
Tel: 0086-15158107730
Faks: 86-571-88635972
